スーパーハード材料研削の新しい時代：センターレス研削盤でセラミックCBN研削輪を使用する利点の分析

1. セラミックCBN研削ホイールセンターレス研削盤の技術的特性

Vitrified CBN研削輪のコア技術的特徴

超高硬度と耐摩耗性

CBNの硬度は、ダイヤモンド（Microhardness HV 4000-5000）に次いで2番目であり、通常のコランダム（HV 2000-2200）よりもはるかに高くなっています。硬化鋼（HRC 60以降）、セメント炭化物、セラミックなどのスーパーハード材料を効率的に粉砕でき、摩耗率はコランダム研削輪の1/5-1/10のみです。

優れた熱安定性

ガラス化された結合CBN研削輪輪は、1000°C未満の安定性性能を維持します。それらの熱膨張係数（3.5×10⁻⁶/°C）は金属結合の係数よりもはるかに低く、粉砕中の熱変形を最小限に抑え、ワークピースの火傷を防ぎます。

自己鋭利および制御可能な微細構造

Vitrified結合は、高温焼結を介して多孔質構造を形成し、研磨粒穀物が不動態化後に簡単に剥離し、鋭さを維持します。気孔率（5％〜30％）と結合式（Al₂o₃-Sio₂など）を調整することにより、粉砕ホイールの硬度とチップ保持能力をカスタマイズできます。

高形状保持

従来の粉砕ホイールは、研削中にプロファイル摩耗を起こしやすくなりますが、Vitrified CBNグラインドホイールは3倍の優れた形状保持を提供し、高精度のセンターレス研削（例えば、ローラーラウンドネス≤1μm）に特に適しています。

中心のない研削盤のためのガラス化CBN研削輪の技術的利点

処理効率が大幅に改善されました

研削比（G値）：CBN研削輪は2000-5000（Corundum Grinding Wheelsの100-300と比較）を達成でき、材料除去率を3〜5倍増加させます。

線形速度：80-120 m/sの高速研削（従来の研削輪の場合は60 m/sと比較）をサポートし、シングルピースの処理時間を短縮します。

表面の品質と精度が向上しました

粗さ（RA）：細かい粉砕は0.1〜0.2μmに達し、コランダム研削輪で達成された0.4μmよりも優れています。

寸法一貫性：大量生産許容値は±2μm以内に制御できます。

全体的なコストが削減されました

CBN研削輪はユニットあたりより高価ですが、寿命は6〜12か月（コランダム研削輪の場合は1〜2週間しかありません）を提供します。

典型的なアプリケーションケース

ケース1：ベアリングローラーの質量研削

材料：GCR15ベアリングスチール（HRC 62）

粉砕ホイール：セラミックCBN＃180、100％濃度

結果：丸さ≤0.8μm、RA0.15μm、および毎日の出力の2倍の増加

ケース2：カーバイドツールシャフト研削

チャレンジ：わずか4時間の従来の粉砕ホイールライフ

解決策：セラミックCBN＃320グラインディングホイールに切り替えます

結果：寿命は120時間に延長され、ツールストレートは0.005mmに達しました

2. セラミックCBN研削ホイールセンターレス研削盤の作業原理

システム構造と基本レイアウト

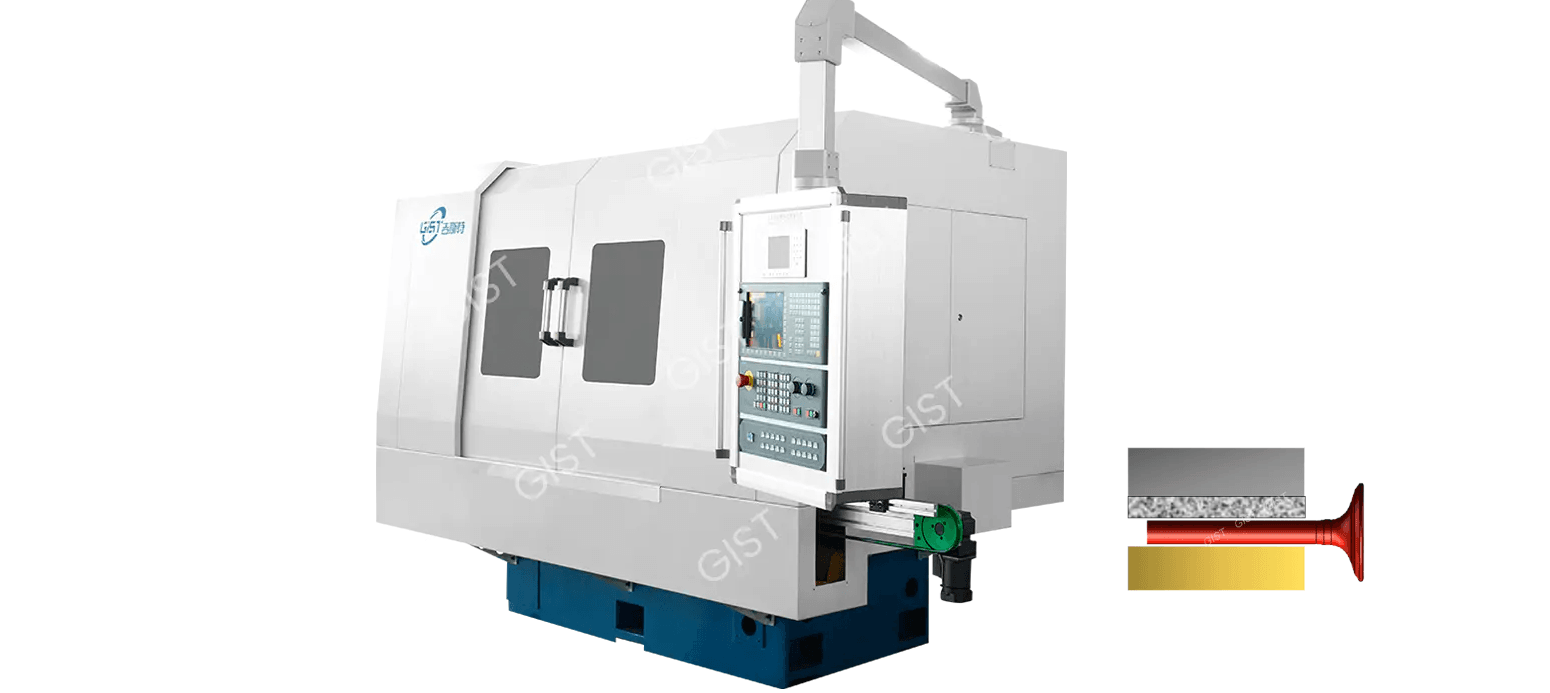

セラミックCBN研削ホイールセンターレス研削盤は、3つのコアコンポーネントで構成されています。

研削ホイール：主な研削運動を担当するガラス化された結合CBN研削輪（直径400〜600mm）

ガイドホイール：ゴムまたは樹脂接着粉砕ホイール（直径200〜300mm）が1〜5°傾斜して、ワークを回転させて供給する

ワークサポート：フロントガイドプレート、リアガイドプレート、サポートプレートで構成されています。安定したV字型サポートシステムの形成

典型的なレイアウトパラメーター：

粉砕ホイール線形速度：45-60 m/s（1500-2500 rpmの回転速度に対応）

ガイドホイール速度：20-50 rpm（無限に調整可能）

ワークピースセンターの高さ：ワークの直径の15％〜25％

粉砕運動学

メインモーションシステム：

セラミックCBN研削輪の時計回りの回転。可変周波数モーターによって駆動されると、速度精度は±0.5％以内に制御されます。

フィードモーションシステム：

ガイドホイール軸チルト角α（通常1〜5°）。

ガイドホイール表面速度が分解されます。

円周コンポーネント：vwork = vguide×cosα（ワークピースの回転）

軸成分：vfeed = vguide×sinα（ワークピースを軸方向に推進する）

ワークピースの丸めメカニズム：

ワークは、研削輪とガイドホイールとの三角形の接触パターンを形成します。

高ポイント優先順位研削原則：表面突起粉砕ホイールに最初に接触し、除去されます。

複数の回転は平均エラーを平均し、最終的には高い円形を達成します。

Vitrified CBN研削輪の特別な作業メカニズム

顕微鏡切断挙動：

CBN研磨粒（8000 hV）の硬度は、ワークピース材料（硬化鋼、約800 hV）の硬度よりもはるかに高くなっています。

単一の研磨粒の厚さはわずか0.1〜5μmです。

研削ゾーンの温度は、従来の研削輪の温度よりも150〜200°C低いです。

自己鋭い原則：

ガラス化された結合の中程度の摩耗は、鈍い研磨粒の除去を引き起こします。新しい研磨粒の継続的な曝露は、シャープネスを維持します。

特別な細孔構造（15〜35％の多孔性）により、十分なチップスペースが保証されます。

寸法精度制御：

非常に低い研削輪摩耗（0.1-0.3μm/ピース）。

自動補償システムは、オンライン測定フィードバックに基づいてフィードを調整します。

高速安定性

許容される80-120 m/s（従来のコランダム研削輪≤60m/s）の許可された線形速度

Vitrified結合の高い剛性は、高速遠心変形を抑制します（膨張係数3.5×10⁻⁶/°C）

精密保持メカニズム

直径摩耗10,000粉砕サイクルあたり0.003 mm以下0.003 mm（Corundum粉砕輪≥0.02mm）

動的バランスグレードはG2.5を満たす必要があります（ISO 1940標準）

典型的なアプリケーションプロセスの例（ベアリングローラー加工）

読み込み：振動するプレートからサポートプレートに材料を自動的に供給します

ラフな研削：＃120 cbn研削輪、0.2mm除去

細かい粉砕：＃320研削ホイール、0.01mmの取り外しに置き換えます

検査：オンライン測定機器は、寸法エラーに関するリアルタイムフィードバックを提供します

ドレッシング：50個ごとにダイヤモンドローラー（0.003mmフィード）。

3 。セラミックCBN研削ホイールセンターレス研削盤の製品の利点

超長いサービスライフ

セラミックCBN研削輪は、中心のない研削機で顕著な耐久性を示し、従来のアルミニウム酸化アルミニウム研削輪の8〜12倍のサービス寿命を誇っています。ベアリングスチールコンポーネントの連続加工試験では、単一のドレッシングサイクルの後に8,000部以上の部品を一貫して生成しましたが、通常、従来の研削輪はドレッシングを必要とする前に約600部しか持続しませんでした。この例外的な耐久性は、経済的な大きな利点に直接変換されます。部品ごとのツールコストは40〜60％削減でき、粉砕ホイールの変化の頻度は85％を超え、ホイール置換に関連する補助労働時間を最大70％削減できます。サービス寿命が長くなると、より一貫した加工品質も意味し、粉砕ホイール摩耗によって引き起こされる精度の変動を排除します。

正確な処理精度

このタイプの研削機は、機械加工精度のための新しい業界標準を設定します。大量生産では、直径制御の精度は±1ミクロン以内に維持でき、硬化した鋼製ワークを加工すると丸みを0.5ミクロン以下に保証できます。表面の粗さは、ワークピースの表面に火傷層がなく、5％未満に保たれたオーステン酸塩含有量を保持しているRA 0.1-0.2ミクロンのミラー仕上げを簡単に達成できます。ベアリング業界のアプリケーションでは、製品の振動レベルが平均4つのデシベルだけ削減されており、最終製品のパフォーマンスが大幅に向上しています。

画期的な生産効率

ガラス化されたCBN研削輪は、印象的な材料除去率を示しています。 GCR15ベアリングスチールを加工すると、材料除去率は1秒あたり15立方ミリメートルに達することがあり、従来の研削輪よりも180％増加します。この改善は、高速鋼を機械加工すると200％に達し、最も困難なニッケルベースの合金では250％も718に達します。実際の生産では、ギアシャフト加工のサイクル時間は45秒から28秒に短縮され、オイルポンプローターの作業時間は55％減少しました。この効率の向上は、配信サイクルを短縮するだけでなく、機器の利用率を大幅に改善し、メーカーの生産能力を高めます。

幅広い材料の適応性

CBNホイールを伴う中心的なグラインダーは、実質的にすべてのハードネスとマシンが困難な素材を処理できます。 60-65HRCの硬化した鋼から63-67HRCの高速鋼まで、85-92HRAの炭化物からさまざまなエンジニアリングセラミックまで、それらはすべて理想的な機械加工結果を達成します。高温合金の分野では、「チップ接着」の問題にうまく対処します。炭化物の亀裂のない高品質の機械加工を実現します。チタン合金TC4などの材料の優れた表面の完全性を維持します。この幅広い適応性により、単一のマシンがさまざまな材料の機械加工ニーズを満たすことができ、その有用性を大幅に向上させることができます。

優れたプロセスの安定性

温度上昇は、連続動作から8時間後に2ミクロン以内に保持され、統合された熱変形補償システムは、精度を維持するために自動的に調整されます。臨界寸法加工のCPK値は1.67を超えて安定したままであり、2,000部の連続加工試験では、直径の変動は±1.5ミクロンのみです。機器の動作振動は0.8 mm/s未満（ISO10816標準に準拠しています）であり、その平均トラブルのない動作時間は4,000時間を超えています。この安定性は、大規模な継続的な生産中に一貫した品質を保証し、品質リスクを大幅に削減します。

環境に優しい加工

エネルギー消費の観点から見ると、CBN研削輪輪は、有効な研削エネルギーの割合を35％に増加させますが、従来の粉砕ホイールは30％のさまざまな追加損失に苦しんでいます。さらに重要なことは、特定の材料で乾燥粉砕が可能であり、クーラントの使用量を90％減らし、粉砕廃棄物を50％減らし、動作騒音を8〜10デシベルに減らすことです。これらの環境に優しい機能は、生産コストを削減するだけでなく、企業がますます厳しい環境規制を満たすのにも役立ちます。

インテリジェントな製造に最適なプラットフォーム

Vitrified CBN Centerless Grinding Machineは、包括的な業界4.0インターフェイス機能を備えており、Grinding Power、温度、振動などの主要なパラメーターのリアルタイム監視を可能にし、OPC UA標準プロトコルを介してMESシステムに接続します。高度なAIアルゴリズムは、±0.5ミクロンの精度で、粉砕ホイール摩耗を予測し、自動的に補正します。デジタルツインテクノロジーの適用により、仮想グラインドホイールライフ予測の精度が90％を超えることができました。プロセスパラメーター最適化推奨システムと組み合わせて、スマート工場の建設に理想的な基本装置を提供します。

4.セラミックCBN研削輪のセンターレス研削盤を使用するための注意事項

粉砕ホイールの設置と試運転のための重要なポイント

精密な動的バランス要件：

インストール前に2段階の動的バランスを実行する必要があります：粗いバランス（G6.3）、その後、取り付け後に細かいバランス（G2.5）が続きます。

残留不均衡は0.5 g.cm以内に制御する必要があり、振動は高速で0.8μm以下でなければなりません。

インストールと位置決めの仕様：

設置には専用の油圧ナットを使用して、指定されたトルク（通常は120-150 n・m）に3つのステップで圧力をかけます。

フランジ接触面の清潔さは、RA0.4μm以下でなければならず、光学的フラットレンズを使用して平らをチェックする必要があります。（≤0.005mm）

プロセスパラメーター最適化ガイドライン

速度マッチング原則：

推奨される研削輪の線形速度は45〜60 m/sです。材料に基づいて特定の調整を行うことができます。

硬化鋼：50-55 m/s

炭化物：35-45 m/s

高温合金：40-50 m/s

ガイドホイール速度と傾斜角度マッチング式：V_WorkPiece = V_GUIDE×COSα（α= 1-5°）

冷却システム管理基準

液体選択基準を切断する：

合成切断液（pH 8.5-9.5）が推奨されます。

硫黄または塩素を含む極度の圧力添加剤は禁止されています（セラミックバインダーを腐食させる可能性があります）。

ろ過精度要件：≤10μm。磁気と紙のテープのデュアルろ過をお勧めします。

ジェットパラメーター設定：

圧力範囲：3-5バー（高圧噴射付き最大15バー）

流量計算：Q = 0.5×研削輪幅（L/min）

ノズル角：研削輪断面と比較して15°±2°

ドレッシングプロセスの重要なコントロール

ダイヤモンドローラードレッシング：

ドレッシング速度比：0.6〜0.8（同じ方向に回転）

飼料速度：0.5-1μm/Rev、2つのステップに分割されています：粗いドレッシング（2〜3μm）と細かいドレッシング（0.5μm）

光学ドレッシングの回転速度：フィードなしの30〜50 rpm

オンラインドレッシング監視：

音響放出センサーはドレッシングプロセスを監視します。 AE信号> 5 dBの突然の変化がアラームをトリガーします。

電源監視：ドレッシングパワーが15％増加した場合、ローラーステータスをすぐに確認してください。

ワークピースクランプのための特別な要件

中央の高さの計算：

経験式：H =（0.15-0.25）×D_Workpiece

高精度の機械加工の場合、レーザー変位センサーを使用して接触角を測定する必要があります（29°-31°が推奨されます）。

ガイド調整仕様：

フロントガイドとガイドホイールの間のギャップ= 0.5×ワークピースの直径

傷を避けるために、リアガイドを0.02-0.05mm撤回する必要があります。

パレットのv-angerエラーは≤0.5°でなければなりません。

特別な安全対策

保護装置検査チェックリスト：

粉砕ホイールカバー爆発圧≥5バー

インターロックデバイス応答時間<50ms

緊急ブレーキ距離≤1.5m（定格速度）

個人保護要件：

破片防止ゴーグルは摩耗する必要があります（EN166標準）。動作調整メカニズムの場合、手袋は禁止されています。

聴覚保護ゾーン（> 85dB）が必須です。

5。セラミックCBN研削輪のセンターレス研削盤の一般的な問題の緊急ソリューション

I.表面品質の欠陥治療ソリューション

定期的なおしゃべりマーク（魚のスケールマーク）

緊急対策：

すぐに研削輪速度を10〜15％減らす

クーラントの流量を30％上げ、スプレー角を確認します

ポータブルダイナミックバランサーを使用して、クイックチェック（目標値≤0.8μm）を使用します

表面燃焼（変色/亀裂）

緊急対策：

高圧クーラントモードに切り替えます（8〜10 barに圧力を増やす）

飼料速度を半分に下げ、線形速度を3〜5 m/s減らす

「グラインドアンドポーズ」断続的なプロセスを使用します（2秒間グラインド、0.5秒間一時停止）

高度な治療：

粉砕ホイールの硬度をテストします（Kグレードをお勧めします）

ドレッシングパラメーターの最適化：フィニッシュ革命の数を80-100革命に増やす

CBN研磨粒の突出高さを確認します（粒径の1/3以上でなければなりません）。

ii。寸法精度対照測定

直径ドリフト

一時的な管理：

オンライン測定システムで自動補償を有効にする（ステップサイズ0.2μm）

温度補償パラメーター（ΔT≤±1°C）をロックします

10個ごとに検査し、SPCコントロールチャートを作成します

システムの調整：

ガイドホイールの傾斜を確認します（レーザー干渉計を使用して較正された、エラー≤0.005°）

研削輪摩耗補償曲線を確認します（100個ごとに補償を更新することをお勧めします）

ワークピースサポートの剛性を再調整します（50kgf圧力で2μm以下の変形）

丸みのない耐性（楕円形/菱形）

簡単な対策：

直径の18〜25％以内にワークピースセンターの高さを調整します

ガイドホイールドレッシング周波数を増やす（50個ごとにドレス）

サポートプレートに減衰ゴムストリップ（硬度70-80ショアA）を追加します。 a）

完全な解決策：

ストロボスコープでワークピースの回転軌跡を観察します

研削ホイールの特性を最適化する（気孔率を25〜30％に調整）

スピンドルラジアルランアウト（≤0.001mm）を確認してください

iii。プロセスシステムの異常な取り扱い

異常な研削輪摩耗

緊急介入：

すぐに自動フィードを停止し、手動モードに切り替えます

ローカルシャープニングにダイヤモンドペンを使用します（圧力3-5N）

予備の粉砕ホイールパラメーターセットに切り替えます（グリットサイズを1レベルに削減）

根本原因分析：

研削力スペクトル分析を実行する（通常のFN/ft = 0.3-0.6）

クーラントの浸透を確認します（ドリップテストは2秒以下である必要があります）

ワークの材料の硬度偏差（ΔHRC≤2）を評価する

ガイドホイールに蓄積します

オンサイトクリーニング：

銅線ブラシを使用した機械的クリーニング（速度≤10rpm）

専用の洗浄剤洗剤（pHニュートラル）をスプレーする

ガイドプーリーを簡単に逆転させる（30秒以下）

予防措置：

補助スクレーパーを取り付けます（ギャップ0.02-0.05mm）

ガイドプーリー速度比を調整します（VGUIDE/VSAND = 1/100-1/80）

酸化アルミニウムペーストで毎週ガイドプーリー表面を磨く

IV。機器の故障緊急時対応

スピンドルストール

運用手順：

緊急停止ボタンを使用して、電源を切断します

インバーター障害コードを確認します（F11の過負荷が一般的です）

機械的抵抗をチェックするために、モーターを手動でクランクします

運動断熱抵抗（≥5mΩ）を測定する

回復ステップ：

段階ごとの再起動（最初は、低速で30分間アイドルします）

エンジンを再起動します（20-40-60％ランプ温度の上昇）

動的精度検証（ISO 230-3標準）を実行する

冷却システムの故障

暫定回避策：

バックアップミスト冷却をアクティブにします（圧力0.3-0.5 MPa）

局所冷却にドライアイスを使用してください（距離100 mm以上）

粉砕パラメーターを安全な値（Q'W≤5mm³/mm・s）に減らす

システムの回復：

フィルターをきれいにします（圧力差を> 0.3バーの場合は交換してください）

遠心ポンプのインペラークリアランス（0.1-0.15 mm）を確認してください

フローセンサーを調整します（エラー≤±3％）

V.特別な材料処理異常

カーバイドチッピング

プロセス調整：

細かい粉砕ホイール（D151の代わりにD126）を使用します

負のレーキ角を使用する（γ= -5°）

補助サポートを追加します（50 mmごとに1つのサポートポイントを追加）

パラメーター最適化：

線形速度を35〜40 m/sに減らします

フィードレートを0.003-0.00 5mm/パスに変更します

ドレッシング後の柔らかい素材の20〜30個の粉末

高温合金チッピング

緊急計画：

スプレースティックコーティング（グラファイトベース）

断続的な研削モードに切り替えます（オン/オフ比3：1）

軸振動（振幅0.5-1mm）を増やす

長期解決策：

オープン構造研削ホイールを使用します（組織番号12-14）

最小数量潤滑剤（MQLシステム）を追加する

ワークピースを事前に冷却する（15-20°Cまで）

vi。安全上の注意とタブー

絶対に禁止されている操作：

定格値の120％を超える粉砕ホイール線形速度
ダイナミックバランスなしで高速で走る
マウントに非専門フランジを使用します

即時シャットダウンが必要な条件：

異常なノイズ（音圧レベルの突然の変化> 10dB）
クーラントの明確な泡
3つの連続したワークピースは寛容から外れています

6. セラミックCBN研削ホイールセンターレス研削盤のメンテナンスと保管仕様

毎日のメンテナンスと管理

清掃とメンテナンスの要件

3段階の洗浄プロセスは、毎日の処理後に実行する必要があります。まず、0.3 MPa以下の圧力で専用のエアガンを使用して、研削ホイール表面から粉砕破片を除去し、細孔から残留物を除去することに特に注意してください。第二に、化学腐食を防ぐために、pH 6.5-7.5のニュートラル界面活性剤でガイドホイールとサポートプレートの接触面を拭きます。最後に、堆積物のクーラントタンクを徹底的にきれいにし、残留容積を5 mm以下に保ちます。内部メカニズムからほこりを除去するための保護カバーを除去し、超音波クリーナーを使用して小さな精密成分をきれいにすること、各シールの弾性変形を検査するなど、毎週深いクリーニングが必要です。

重要なコンポーネント監視

スピンドルシステムは、温度上昇について毎日テストする必要があり、35°Cの最大許容温度上昇が必要です。ダイヤルインジケーターを使用して、毎週スピンドルラジアルランアウトを測定します。標準値は0.002mm以内でなければなりません。粉砕ホイールフランジ接触面のステップの違いを毎月確認してください。 0.005mmを超える差はすぐに対処する必要があります。油圧ナットは、圧力減衰率が5％を超えない、四半期ごとに圧力保持テストを受ける必要があります。

定期的なメンテナンス計画

予防保守アイテム

油圧システムフィルターは、500営業時間ごとに交換する必要があります。 0.2 barを超えるフィルター圧力差は、システムのパフォーマンスに深刻な影響を与えます。ガイドウェイグリースは300時間ごとに補充する必要があり、充填レベルがキャビティボリュームの少なくとも80％に達するようにします。クーラント濃度は、4〜6％の合理的な濃度範囲を維持するために、屈折計で毎日チェックする必要があります。電気キャビネットのダストの除去は、0.5mm未満のダストの厚さを維持するために毎月実行する必要があります。

精密回復メンテナンス

ISO標準に応じた工作機械の幾何学的精度のテスト、振動法を使用した動的剛性特性のテスト、CNCシステムパラメーターの再調整など、6か月ごとに包括的な精密回復メンテナンスを実行する必要があります。これらのメンテナンス手順は、一定の温度ワークショップで実行する必要があり、周囲温度の変動は±1°C/時間以内に制御されます。

CBN研削ホイールストレージ仕様

ストレージ環境制御

専用の保管キャビネットを設置する必要があり、1時間ごとの温度変動が±2°C以下の15〜25°Cの内部温度範囲を維持する必要があります。相対湿度は、40〜60％RHの間で維持する必要があり、抗凝縮デバイスがインストールされています。貯蔵領域の周囲の振動レベルは、粉砕ホイールの微細構造への共鳴損傷を防ぐために、0.5 mm/s（10-500 Hz周波数範囲）未満でなければなりません。

ストレージの技術要件

70±5ショアAの硬度を備えたゴム製パッドでサポートされた専用の垂直ストレージラックを使用してください。サポートポイントは、少なくとも1/3の研削ホイール径に間隔を空けます。粉砕ホイールが転がるのを防ぐために、保管中に5〜10°の傾斜角を維持します。 6か月以上保管されている研削輪は、10 kPa以上の残留圧力と、パッケージに配置された色を変えるシリカジェルデキサントで真空詰めする必要があります。パッケージシールは四半期ごとに検査する必要があります。

輸送上の注意事項

パッケージングと保護基準

4層の保護パッケージ構造が使用されます。内側の抗静止ポリエチレンバッグ、中央の10mmの厚さのバブルクッション層、5mmの硬質ABSプラスチック外側シェル、および固体木製の輸送ボックスです。パッケージには、脆弱なシンボル（最大衝撃許容度3G）、上向きの矢印（傾斜制限15°）、および温度感受性ラベル（ストレージ温度5-35°C）で明確にマークする必要があります。

ロードおよびアンロード手順

フォークリフトは許可されていますが、フォークの長さはパッケージ幅の少なくとも2/3でなければなりません。クレーンリフティングは、ロープ角度が60°を超えるようにする必要があります。ローリングやスローなどの大まかなハンドリングは厳密に禁止されています。スタッキングは2つのレイヤーを超えてはなりません。輸送中に安定性を維持し、突然の加速とブレーキを避けます。

委任事前検査手順

在庫研削ホイール検査

在庫研削輪は、試運転前に厳しい検査を受ける必要があります。10倍の拡大ガラスを使用して、表面亀裂を検査し、外径を±0.5mm以内に測定します。タップテストが実行され、内部の完全性が確認され、鮮明なメタリックサウンドが確保されます。静的バランステスト中、重量は5gを超えてはなりません。重量が標準を超えた場合、動的リバランスが必要です。

インストールの準備

新しく使用された研削輪は、少なくとも48時間、ワークショップの温度に順応させる必要があります。勾配加熱法を使用する必要があり、温度が1時間あたり5°C以下で上昇する必要があります。設置前に、イソプロピルアルコールで10分間の超音波洗浄が必要であり、非稼働表面は特別な抗ラストオイルでコーティングする必要があります。設置中、フランジ接触面はRA0.4μmの清潔さの基準を満たす必要があり、光学的フラットレンズを使用して平坦性を確認する必要があります。

メンテナンスレコードシステム

各メンテナンスセッションの時間、人員、機器のステータス、交換された部品のバッチ数などの基本的なデータを記録する包括的な電子記録管理システムを確立します。システムには、ベアリング摩耗、粉砕ホイールの不均衡、油圧漏れなどの一般的な障害の早期警告レポートを自動的に生成するためのトレンド分析機能を含める必要があります。メンテナンスデータは少なくとも5年間保持する必要があり、重要なコンポーネントに対して完全なライフサイクルトレーサビリティ記録を確立する必要があります。

これらのメンテナンスおよびストレージの仕様を厳密に付着させることで、Vitrified CBNホイールを装備したセンターレスグラインダーの最適な動作条件が保証され、故障間の平均時間を8,000時間以上に延長し、研削輪の寿命を30〜50％増加させます。特に雨季または大幅な温度変動の期間中、湿度と温度の変動が機器の精度に影響を与えるのを防ぐために、頻繁な環境パラメーターテストを実行する必要があります。メンテナンスは、品質のメンテナンスが標準要件を満たすことを保証するために、工場指定の消耗品とツールを使用して、専門的に訓練された技術者が実行する必要があります。

7。センターレス研削盤でのセラミックCBN研削輪の適用に関するFAQ

センターレス研削盤のセラミックCBN研削輪の利点は何ですか？

セラミックCBN（キュービックホウ素窒化物）研削輪は、硬度、高い熱安定性、長寿命のために、中心のない研削機の高精度研削に大きな利点を提供します。これらの利点は次のとおりです。

高硬度：CBNの硬度はダイヤモンドに次いで2番目であり、硬化鋼、セメント炭化物、セラミックなどの高硬度材料を加工するのに適しています。

優れた熱安定性：セラミック結合は高温に耐性があり、熱変形を減らし、加工精度を改善します。

優れた自己鋭い：研磨粒穀物は、不動態化の後に簡単に流れ、鋭さを維持し、火傷のリスクを減らします。

長寿命：通常のコランダム研削輪と比較して、寿命は5〜10倍延長することができ、交換頻度を減らします。

ガラス化されたCBN研削輪はどの材料に適していますか？

ガラス化されたCBN研削輪は、主に次のことを含む、高硬度の高い耐摩耗性材料の精密粉砕に使用されます。

硬化鋼（ベアリングスチールやカビ鋼などのHRC≥50）;炭化物（タングステン鋼ツールなど）;セラミックとガラス（酸化ジルコニウムや炭化シリコンなど）;高温合金（ニッケルベースの合金など）;

CBNの研磨粒は柔らかい金属に簡単に埋め込まれ、車輪の詰まりを引き起こすため、柔らかい材料（アルミニウムや銅など）での使用をお勧めしません。

Vitrified CBN研削輪のグリットサイズ、濃度、および結合をどのように選択する必要がありますか？グリットサイズの選択：

粗い粉砕（RA 0.8-1.6µm）：＃80-＃120

セミファイン研削（RA 0.4-0.8µm）：＃140-＃240

細かい粉砕（RA <0.4µm）：＃320以上

濃度の選択：

低濃度（50％〜75％）：高精度、低粉砕機械加工に適しています

中濃度（100％）：汎用、バランスのとれた効率、寿命

高濃度（150％-200％）：頑丈な研削に適していますが、コストが高くなります

バインダーの選択：

Vitrified Bond（VIT）：汎用、ほとんどの高精度研削アプリケーションに適しています

Metal Bond（M）：超硬い材料に適していますが、自己鋭い特性が低い

樹脂結合（B）：表面の品質が高くなるのに適していますが、耐熱性が低い

Vitrified CBNグラインディングホイールを適切に装備するにはどうすればよいですか？ドレッシングツール：ダイヤモンドドレッシングペンまたはダイヤモンドローラー

ドレッシングパラメーター：

ドレッシングフィード：0.002-0.01mm/ストローク

ドレッシング速度：0.1-0.3m/s

クーラント：ドレッシング中の過熱を防ぐために使用する必要があります

ドレッシング周波数：

大まかな研削：4〜8時間ごとにドレスを着ます

細かい粉砕：2〜4時間ごとにドレスを着ます

中心のない研削盤でビトリオドされたCBN研削輪を使用するときにワークピースの燃焼を防ぐ方法は？

ワークピースの火傷は、通常、過度の研削熱によって引き起こされます。以下の測定値をとることができます。

研削速度の低下：研削輪速度を適切に減らします（たとえば、80m/sから60m/s）。

クーラントの最適化：高度に潤滑するクーラントを使用して、研削領域の適切なカバレッジを確保します。

フィードの調整：各カットの量を減らします（たとえば、0.02mmから0.01mm）。

適切な研削輪の硬度を選択する：粉砕車輪が硬すぎると簡単に火傷を引き起こす可能性があります。より柔らかいVitrified CBN研削ホイールを使用できます。

ワークピースのおしゃべりマークやラウンド性の原因と解決策は何ですか？

考えられる原因：

不均衡な研削輪

丸められていないガイドホイール

誤ったワークピースセンターの高さ

不適切な研削パラメーター（例：過剰な飼料率）

解決：

振動を最小限に抑えるために、研削輪をリバランスします。

ガイドホイールをドレスアップして、丸みを帯びます。

ワークピースセンターの高さを調整します（通常、粉砕ホイールセンターラインから0.5〜1.5mm上）。

フィードレートを下げ、研削パラメーターを最適化します。

短期間のCBN研削輪寿命のための可能な原因と解決策は何ですか？

考えられる原因：

不適切な研削パラメーター（例：過剰な飼料率）

冷却が不十分で、粉砕ホイールに熱損傷

不適切な研削輪の選択（たとえば、濃度が低すぎる）

ワークピース素材には不純物が含まれています（たとえば、コバルト含有量が多すぎる炭化物）

改善策：

過負荷を避けるために、研削パラメーターを最適化します。

十分なクーラントフロー（20 l/min以上）を確保します。

より高い濃度（例：100％→150％）でCBN研削ホイールを選択します。粉砕ホイールの寿命に影響を与える可能性のある不純物を避けるために、ワークピース素材を確認してください。

Vitrified CBN研削輪と従来のCorundum Grinding Wheelsの違いは何ですか？

比較項目	ガラス化されたCBN研削輪	普通のコランダム研削輪（例えば、白いコランダム）
硬度	非常に高い（ダイヤモンドのみ）	比較的低い
該当する材料	ハードネス材料（硬化鋼、炭化物）	普通の鋼、鋳鉄
寿命	5〜10倍長い	比較的短いため、頻繁に交換する必要があります
研削効率	高、精密粉砕に適しています	比較的低く、粗い研削に適しています
料金	高いが優れた全体的な費用対効果	比較的低いですが、頻繁に交換する必要があります
