セラミックCBN研削輪がコーングラインディングに最適な選択肢なのはなぜですか？

1。ビトリフォームCBN研削輪の上昇と利点の概要

Vitrified Bonded Cubic Hofon Nitride（CBN）研削輪の出現は、高精度のコーン研削の解決策を提供しました。 CBN（窒化キュービックホウ素）は、ダイヤモンド後2番目に標準的な材料であり、ガラス化された結合は、粉砕ホイールに優れた耐熱性と構造的安定性を与えます。従来の研削輪と比較して、Vitrified CBN研削輪の中心的な利点は次のとおりです。

非常に長い寿命：耐摩耗性は、コランダム研削輪のそれよりも100倍以上大きく、ツールの変化とドレッシング時間を大幅に削減します。

高い熱安定性：1400°Cを超える温度に耐えられ、ワークピースの熱変形を防ぎます。

高精度保持：研磨粒粒子損失が低いと、長期的で安定した機械加工精度が保証されます。

高効率研削：金属除去速度を30％から50％増加させ、生産効率を大幅に改善します。

Vitrified CBN研削輪の基本特性

Vitrified CBN研削輪は、窒化状態（CBN）研磨剤の複合材とビン酸化バインダーの複合から作られた高性能研削工具です。このユニークな素材の組み合わせにより、並外れた加工性能が得られます。

CBN研磨剤の特性

Cubic Hofon Nitride（CBN）は、共有結合したホウ素と窒素原子で構成されるダイヤモンドに似た結晶構造を持つ合成スーパーハード材料です。 CBN研磨剤には、次の優れた特性があります。

（1）非常に高い硬度と耐摩耗性

マイクロハルトは4500HVに達する可能性があり、ダイヤモンド（10000HV）に2番目、Corundum（2000HV）の2倍以上に達することができます。

耐摩耗性は通常のコランダム研磨剤の100倍以上であるため、高硬度材料の処理に特に適しています

（2）優れた熱安定性

1400°Cまでの高温抵抗（ダイヤモンドは800°Cで酸化し始めます）

高温でパフォーマンスを削減し、鉄ベースの金属と反応しません

（3）良好な化学的不活性

鉄、ニッケル、コバルトなどの金属と化学的に反応しません

硬化鋼や高速鋼などの鉄金属の処理に特に適しています

ビトリファイド債の特性

Vitrified Bondは、粉砕ホイールの性能を決定する重要な要素です。その主な機能には次のものがあります。

（1）高耐熱性

焼結温度は1200°Cを超える可能性があります

作業温度範囲内で安定した機械的特性を維持します

（2）優れた剛性

弾性弾性率は100gpa以上に達します

粉砕中の小さな変形。これは、処理の精度を維持するのに役立ちます

（3）制御可能な多孔性

5％〜40％の気孔率は、式調整によって達成できます

気孔率は、チップの除去と冷却に役立ち、ワークピースの火傷を防ぎます

（4）良好な自己鋭い

研磨粒穀物は、パッシベーション後に時間内に落ち、新しい鋭いエッジを明らかにします

継続的で安定した研削性能を維持します

セラミックCBN研削輪のユニークな構造

典型的なセラミックCBN研削輪は、多層構造設計を採用しています。

（1）研磨層

CBN濃度は通常75％-150％（体積分率）です

研磨サイズの範囲：粗い粉砕＃80-＃120、細かい粉砕＃400-＃2000

（2）遷移層

研磨層と基質の間にしっかりした結合を保証する

厚さは通常1〜2mmです

（3）マトリックス材料

アルミニウム合金：高速研削に適した軽量

スチールマトリックス：硬直性、重荷粉砕に使用されます

セラミックボンドの利点

セラミック結合は、ガラス相と結晶相で構成される無機材料です。その利点は次のとおりです。

高剛性：高精度の研削に適した樹脂または金属結合よりも変形に耐性がある

高温耐性：高速研削（120 m/sを超える）でも安定性を維持します。

優れた自己鋭い：鈍化した後、研磨粒は脱落し、新たに鋭いエッジを明らかにし、シャープネスを維持します。

伝統的な研削輪（Corundum、Diamondなど）との比較

パフォーマンスの比較

従来の研削輪と比較して、セラミックCBN研削輪には大きな利点があります。

パフォーマンス仕様	コランダム研削ホイール	樹脂 - レシンCBN研削輪	ガラス化されたCBN研削輪
最大動作温度	800°C	300°C	1400°C
研削比（G値）	10-50	200-500	500-2000
最大線形速度	80m/s	100m/s	160m/s
寸法安定性	公平	良い	素晴らしい
ドレッシング周波数	高い	中くらい	低い

2。セラミックCBN研削輪粉砕機を使用するための注意事項

粉砕ホイールの選択と取り付け

粉砕ホイールの選択とマッチング

ワークピース材料に基づいて適切なCBN濃度を選択します（硬化鋼には100％-150％が推奨されます）

グリットサイズの選択原則：

粗い粉砕：＃80-＃120

セミファイングラインディング：＃150-＃240

細かい粉砕：＃400以上

バインダータイプの選択（ガラス相/微結晶セラミック）

インストール仕様

専用のフランジを使用して、均等に分散したクランプ力を確保する

設置後に動的バランスが必要です（残留不均衡≤0.4g・mm/kg）

初期使用前にアイドルランテストを実行します（3 0分、徐々に速度を動作速度まで上げます）

研削プロセス制御

パラメーター設定キーポイント

線形速度制御：

鋼：80-120 m/s

炭化物：60-100 m/s

フィードレートの選択：

粗い粉砕：0.01-0.03 mm/ストローク

細かい粉砕：0.002-0.01 mm/ストローク

スパーククリアリング時間：細かい粉砕段階で少なくとも3つのスパークフリーの粉砕を実行します。

クーラント管理

特殊な研削液（pH 8.5-9.5）を使用する必要があります。

流量要件：粉砕ホイール幅のmmあたり2 l/mm以上。

フィルター精度≤25μm。濃度を定期的に確認してください（推奨4〜6％）

ドレッシングとメンテナンス

粉砕ホイールドレッシング仕様

ドレッシングツールの選択：

粗いドレッシング：シングルポイントダイヤモンドペン

細かいドレッシング：ダイヤモンドローラー

ドレッシングパラメーター：

ドレッシングフィード：0.002-0.01mm/ストローク

ドレッシング速度比：0.6〜0.8（ローラーリニア速度比を粉砕ホイール）

監視を着用してください

粉砕ホイール表面の状態を定期的に検査する（8時間ごと）

研削力/電力監視システムを確立し、アラームしきい値を設定します

粉砕ホイールライフデータを記録する（ドレッシング間隔ごとに処理された部品の平均数）

安全運用要件

保護対策

保護カバーを設置する必要があります（開口角≤180°）

オペレーターは、保護マスクを着用する必要があります（CBNダストから保護するため）。

メタルチップを収集するには、作業エリアに磁気セパレーターを設置する必要があります。

異常な取り扱い

振動過剰処理手順：

すぐにマシンを停止します。

スピンドルラジアルランアウトを確認します（≤0.005mmである必要があります）。

リバランス。

ワークピースバーン応答：

クーラントスプレー角を確認してください。

飼料速度を20％〜30％引き下げます。

環境制御

温度と湿度の管理

20±2°Cのワークショップ温度を維持します。

45％-65％の相対湿度。

精密粉砕室は一定の温度に維持する必要があります。

振動予防措置：

振動耐性の基礎（振幅≤2μm）に機器を取り付けます。

スタンピング機器と同じエリアに機器を配置しないでください。

3.セラミックCBN研削輪の精密コーン研削盤の一般的な問題ソリューション

加工精度の問題

コーン角偏差

現象：耐性のないワークコーンアングル（>±0.005°）

考えられる原因：

工作機械の幾何学的精度の喪失（ガイドウェイ/スピンドル）

粉砕ホイールドレッシング角の誤った設定

不十分なワーク/フィクスチャの剛性が変形を引き起こします

ソリューション：

レーザー干渉計を使用して、工作機械の幾何学の精度を確認します（Z軸とX軸の垂直性に焦点を当てています）

研削ホイールドレッサーの角度を再調整します（標準角度ゲージを使用することをお勧めします）

追加のワークサポートポイントを追加し、油圧クランプに切り替えます（クランプ力を3〜5 MPaに制御）

耐性外の丸み

現象：丸み>2μm

考えられる原因：

粉砕ホイールの動的バランスが悪い

スピンドルベアリングウェア（ラジアルランアウト> 0.003mm）

過度の研削パラメーター

解決：

粉砕ホイールのリバランス（ターゲット値：G1.0）

スピンドルラジアルランアウトを確認し、必要に応じてベアリングを交換します（セラミックベアリングをお勧めします）

パラメーターを調整します：

線形速度を10％-15％低下させる

フィードレートを元の値の50％に引き下げます

表面の品質の問題

表面の波紋

現象：通常の波紋パターン（波長0.1-0.5mm）

考えられる原因：

粉砕ホイールワークピースシステムの振動

ルーズマシンファンデーション

粉砕共鳴

解決：

基礎を確認して強化します（振動値は2μm/s以下でなければなりません）

共鳴ゾーンを回避するために回転速度を調整します（FFTスペクトル分析で決定）

不均一な間隔の粉砕ホイール（スパイラルグルーブタイプなど）を使用します

表面燃焼

症状：ワーク表面の変色（酸化）

考えられる原因：

冷却不足（不十分な流れ/圧力）

グラインディングホイールの毛穴が詰まっています

過剰な飼料レート

解決：

冷却システムを最適化します：

流量を15 l/min・mmに上げる（粉砕ホイール幅）

デュアルノズルのデザインを使用します（1つは上に、もう1つは15°で角度が付いています）

高圧エアガン（0.6 MPa圧縮空気）で研削輪の毛穴をきれいにします

飼料速度を30％引き下げ、研磨サイクルの数を増やします（≥3）

粉砕ホイールの異常

過度の摩耗

症状：粉砕ホイールの寿命は50％以上減少します

考えられる原因：

不適切な研磨濃度

ワーク資料の変更（例えば、ハードフェーズを含む）

誤ったドレッシングパラメーター

解決：

CBN濃度を調整します：

クエンチ鋼：100％-125％

炭化物：75％-100％

ドレッシングパラメーターを変更します：

ドレッシング供給速度を0.001 mm/ストロークに下げます

ドレッシング速度比を0.4に調整します

研磨穀物の脱落

現象：「はげた斑点」が粉砕ホイールの表面に表示されます

考えられる原因：

不十分な結合強度

過度の衝撃負荷

クーラント腐食

解決：

高強度の微結晶セラミック結合を使用します

切断方法を最適化します（傾斜した切断、角度<5°を使用）

クーラントタイプを変更します（硫黄含有添加剤を避けてください）

プロセスシステムの問題

低い処理効率

現象：金属除去率の30％の減少

考えられる原因：

粉砕ホイールの鈍さ

不十分な研削能力

保守的なプロセスパラメーター

解決：

条件監視を実装：

パワーしきい値を設定します（定格電源アラームの85％）

音響放射センサーを使用して、研削輪の状態を監視します

寸法不安定性

現象：0.005mm> 0.005mmの寸法変動

考えられる原因：

蓄積された熱変形

測定システムエラー

補償されていない研削輪摩耗

解決：

温度補償を実装します：

マシンのウォームアップ時間≥2時間

周囲温度制御システム（20±1°C）を設置する

自動補償メカニズムを確立します。

10部ごとにオンライン測定をトリガーします

PLCを介してZ軸座標を自動的に修正します

緊急トラブルシューティング

粉砕ホイールクラック

緊急対策：

すぐに緊急停止ボタンを押します

保護カバーの完全性を確認してください

調査の原因：

過剰速度（最大速度ラベルを確認）

過度の設置応力（マニュアルに従ってフランジボルトのトルク）

ワークのクランプ障害

緊急対策：

シャットダウン後にクランプ油圧圧力を確認してください（通常は3〜5 MPa）

二次的な位置決めソリューションを使用します（機械的位置付け空気圧クランプ）

キープロセスに目視検査を追加する（適切なクランプを確認するため）

予防保守の推奨事項

監視ログを確立します：

各ドレッシングの後に研削力曲線を記録します

粉砕ホイールライフトレンド（コントロールチャート管理）を追跡する

スペアパーツ管理：

緊急粉砕ホイールドレッシングツール（ダイヤモンドローラー）を維持する

スピンドルベアリングスペアパーツ（8,000時間後に推奨される必須交換）

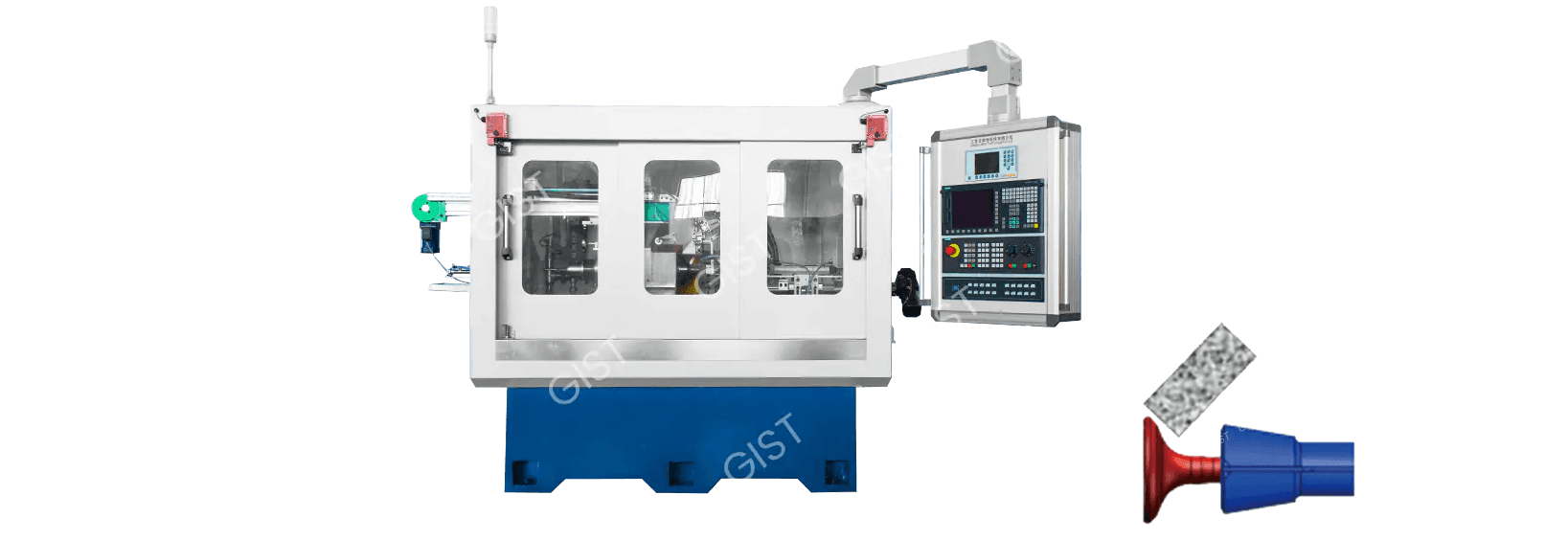

4.セラミックCBNホイール精密コーングラインダーの主な機能と利点

主な関数

セラミックCBNホイール精密コーングラインダーは、高精度の円錐部分を加工するために特別に設計されたハイエンド機器です。それらのコア関数は次のとおりです。

高精度コーン形成

ミクロンレベルの機械加工精度（丸さ≤1μm、コーン角耐性±0.003°）の達成。

さまざまな円錐構造を処理できます。

自動車トランスミッションシンクロナイザーコーン

航空機のエンジンのモタイズとテノングルーブコーン

精密ベアリングレースウェイコーン

ツールエッジリリーフコーン

マシンが困難な素材を処理します

ハードネス素材用に設計されています：

硬化鋼（HRC60）

高温合金（インコルエル718など）

炭化物（YG8など）

伝統的な研削輪の問題を「粉砕できない」、火傷を負いやすいことを解決する

組み合わせた加工機能

統合されたターニンググラインディングプロセス

単一のクランプセットアップでマルチフィーチャーの機械加工を完了します。

コーン円筒表面

フェイス面積を終了します

表面溝のプロファイリング

コアの利点

非常に長いツールライフ

比較項目	コランダム研削ホイール	ガラス化されたCBN研削輪
人生のドレッシング	50個	2,000個
総サービス寿命	200個	50,000個
ドレッシング周波数	シフトごとに2回	週に1回

優れた表面品質

表面粗さRAは0.1μmに達します（ミラー仕上げ）

火傷層の深さ<2μm（従来の研削輪>10μm）

-200MPA内で制御された残留応力（圧縮応力状態）

高効率加工性能

金属除去率が大幅に改善されました：

クエンチ鋼：2.5mm³/mm・s（従来のプロセス0.8mm³/mm・s）

炭化物：1.2mm³/mm・s（従来のプロセス0.3mm³/mm・s）

サイクル時間を40％〜60％削減する

省エネと環境に優しい機能

エネルギー消費の比較：

従来のグラインダー：25kW・h/100ピース

CBNグラインダー：8KW・H/100ピース

廃棄物の削減：

粉砕チップは80％減少しました

クーラント消費量は50％減少しました

インテリジェントプロセス制御

オンライン測定システム（レーザー/コンタクトタイプ）を装備

適応補償機能：

粉砕ホイール摩耗を自動的に修正します

熱変形に対するリアルタイムの補償

デジタルツインシステムは、機械加工の結果を予測します

技術的なブレークスルー

物質的な革新

ナノセラミックボンドテクノロジー：

曲げ強度は180 MPaに増加しました

耐熱性は30％増加しました

多層複合粉砕ホイール：

ベースレイヤー：高タフネスマトリックス

遷移層：勾配材料

作業層：CBN微結晶凝集体

イノベーションを処理します

極低温研削技術：

ワーク温度<150°C（従来のプロセス> 400°C）は、高圧ジェット冷却によって達成されました

振動抑制技術：

アクティブ減衰システムは、振動振幅を0.5μm以内に制御します

機器の統合

5軸リンケージ関数：

軸の最大リンケージ数：x/y/z/軸/中心

ポジショニング精度：5μm5μm/300mm

モジュラー設計：

クイックグラインドホイールユニットの交換（<10分）

オプションのターニング/ミリング機能モジュール

業界のアプリケーション価値

自動車製造

トランスミッションシンクロナイザーコーン加工：

機械加工精度はDIN 5に向上しました

単位コストは35％削減されました

新しいエネルギー車両モーターシャフトコーン加工：

0.005mmフィットの耐性を達成します

従来のアセンブリに関連する騒音問題を排除します

航空宇宙

エンジンブレードのモタイズとテノン加工：

疲労寿命は3回増加しました

加工サイクルは8時間から2.5時間に減少しました

着陸装置ベアリングコーン加工：

表面の完全性は、AMS2420の基準を満たしています

スクラップ率は15％から0.5％に減少しました

ツール製造

カーバイドドリルバックアングルマシニング：

最先端の鋸歯<3μm

ツール寿命は50％増加しました

テーパーシャンクを備えた高精度ミリングカッター：

接触エリア> 90％

再現性のクランプ1μm

将来の開発の方向

インテリジェントアップグレード：

統合されたAIプロセス最適化システム

自己学習粉砕ホイール状態予測モデルの開発

グリーン製造：

乾燥した研削技術のブレークスルー

分解性バインダー材料の開発

Ultra Precision Machining：

ナノスケールの表面粗さを達成する（RA <0.05μm）

原子レベルの除去プロセスの開発

5. セラミックCBNグラインドホイール精密コーン研削盤の一般的な問題解決とメンテナンスガイド

一般的な問題の診断とトラブルシューティング

異常な機械加工精度のトラブルシューティング

異常な機械加工精度は、主に過剰な円錐角と丸みが悪いものとして現れます。過剰な円錐角は通常、実際の機械加工された円錐角と設計要件の間の±0.01°以上の偏差を指しますが、丸みの悪いことは、機械加工された円形断面から2μm以上の偏差を示します。

コーン角が過剰になると、工作機械の幾何学的精度を最初に校正する必要があります。レーザー干渉計を使用して、各機械軸の垂直性、特にX軸とZ軸の間の垂直性を確認することをお勧めします。このテストは、機械の動作温度が安定した後に実行する必要があり、通常は1〜2時間のウォームアップ走行が必要です。垂直偏差が検出された場合、工作機械の製造元の指示に従って修正する必要があります。これは通常、ガイドレールスラットのクリアランスを0.005-0.01mm以内に調整することで達成されます。

粉砕ホイールドレッシングは、テーパー角の精度に影響する重要な要因でもあります。ダイヤモンドローラードレッシングをお勧めします。ドレッシングフィード率は0.002-0.005mmです。ドレッシング後、粉砕ホイール表面の研磨粒の均一性と鋭さを確保するために、少なくとも3つのスパークフリーの研磨サイクルが必要です。高精度のテーパー加工の場合、最終機械加工の前に1つまたは2つのワークピースを粉砕することをお勧めします。満足のいく測定が得られた後にのみ、大量生産を開始できます。

丸みが悪いことは、多くの場合、工作機械のスピンドルの状態と密接に関連しています。まず、スピンドルラジアルランアウトを確認します。これは、ダイヤルインジケーターを使用して0.003mmを超えてはなりません。この値を超えた場合、スピンドルベアリングを交換する必要がある場合があります。さらに、粉砕ホイールはG1.0標準に動的にバランスをとる必要があり、Unbalanceは0.4g・mm/kg以内に制御されます。高速研削（80m/sを超える線形速度）の場合、リアルタイムの監視と調整にはオンラインダイナミックバランスシステムが推奨されます。

表面の品質の欠陥に対処します

表面の品質の欠陥には、通常、おしゃべりのマーク、火傷、過度の粗さが含まれます。おしゃべりのマークは、定期的かつランダムに分類できます。

通常、通常のおしゃべりマークは、0.1〜0.5 mmの波長を持つ均一な周期的なストライプとして表示されます。このタイプの問題は、主にシステムの振動によって引き起こされます。治療措置には以下が含まれます。粉砕ホイールの正確なバランスをとり、G1.0基準を満たしていることを確認します。スピンドル速度を調整し、FFTスペクトル分析を使用して共鳴周波数を識別して、敏感な速度範囲を回避します。機械工場の基礎を検査して、振動レベルが2μm/s未満であることを確認します。

ランダムなチャターマークは不規則な表面マークとして表示され、多くの場合、スピンドルベアリング摩耗の可能性を示しています。必要に応じて、ベアリングを検査して交換する必要があります。交換するときは、ベアリングのプリロードに注意してください。過度のプリロードは、早期のベアリングの失敗につながる可能性があります。

地表火傷は、主に粉砕領域の過度の温度によって引き起こされます。溶液は次のとおりです。クーラント流量を粉砕ホイール幅のミリメートルあたり少なくとも2 l/minに上げる。クーラントノズルの位置をチェックして、粉砕接点ゾーンと整合していることを確認します。研削パラメーターを最適化し、飼料速度を適切に削減し、研磨サイクルの数を増やします。重度の火傷の場合、ガラス化されたCBN研削輪をより高い熱伝導率で1つに置き換えることが必要になる場合があります。

過度の粗さは、多くの場合、粉砕ホイールの状態に関連しています。粉砕ホイールグリットが鈍くなると、表面の粗さが著しく悪化します。粉砕ホイールをドレッシングすることが必要であり、条件を検証するためにドレッシング後にテストグラインドを実行する必要があります。問題が続く場合は、より細かいグリットの研削ホイールに切り替えるか、フィードレートを50％削減することを検討してください。

粉砕ホイールの異常に対処します

粉砕ホイールの異常は、主に過剰な摩耗と研磨粒穀物の損失として現れます。粉砕車輪の過度の摩耗は、そのサービス寿命が予想よりも大幅に低く、潜在的に通常の寿命の50％またはさらに少ないことに到達する可能性があることを意味します。

過度の摩耗の主な原因には、不適切な研磨濃度、ワークピース材料特性の変化、および誤ったドレッシングパラメーター設定が含まれます。硬化鋼などのマシンが困難な材料の場合、CBN濃度の100％から125％の研削輪を使用することをお勧めします。硬相を含む合金を機械加工する場合、濃度は75％から100％に減少させることができます。ドレッシングパラメーターについては、ドレッシングフィードを0.001mm/ストロークに減らし、ドレッシング速度比を約0.4に調整する必要があります。

グリットの脱落は、粉砕ホイール表面に局所的な「aldげた斑点」としてマニフェストされます。これらの局所的な「bげた斑点」は、通常、結合強度が不十分であること、機械加工中の過度の衝撃負荷、またはクーラント腐食に関連しています。ソリューションには、次のものが含まれます。 5°未満のランプされたエントリを使用して、右角カットによる衝撃を回避するために、機械加工経路を最適化します。クーラント組成をチェックして、硫黄などの腐食性添加物を含むクーラントの使用を避けます。

緊急計画

粉砕車輪骨折の緊急対応

研削輪骨折が発生した場合、オペレーターはすぐに緊急停止ボタンをアクティブにして、マシンに電源を切断する必要があります。次に、保護カバーの完全性を確認して、空飛ぶ破片が誰にも負傷しないようにします。事故調査に焦点を当てる必要があります。粉砕ホイール速度がラベルで指定された最大速度を超えるかどうか。フランジの取り付け平ら性が0.01mm以内かどうか。粉砕ホイールが有効期限が切れているか不適切に保存されているか。

ワークのクランプ障害応答

ワークピースのクランプの故障は、深刻な安全上の危険とワークピースの故障につながる可能性があります。改善措置には、デュアルポジショニングシステムの採用：参照位置を確保するための機械的位置決め、一次クランプ力を提供するための油圧クランプ、および安全機能としての空気圧ロックが含まれます。また、処理前にワークピースのクランプが配置されていることを確認するために、目視検査を追加することもできます。

一般的な問題解決策：

症状	考えられる原因	解決
ワークピースの表面の波紋	粉砕ホイールのバランス/スピンドルベアリングウェア	リバランス/ベアリングの交換
テーパー角度の精度が上がります	機械の幾何学的精度の損失	機械のレベルとガイドウェイを再調整します
過度の研削輪摩耗	過度の研削パラメーター	線形速度を15％〜20％減らす
ワークピースの表面燃焼	不十分な冷却/粉砕ホイールの鈍さ	冷却の流れ/交換を時間とともに増やします
研削効率の低下	粉砕ホイールの毛穴が詰まりました	特別なクリーニングロッドでクリアまたは復元します

予防保守システム

毎日のメンテナンスキーポイント

機器の長期的で安定した操作を確保するためには、毎日のメンテナンスが不可欠です。各作業シフトが開始される前に、次の検査を実行する必要があります。屈折計を使用してクーラント濃度をチェックして、濃度が4％〜6％の範囲内にとどまることを確認する必要があります。 0.5-0.7 MPaの動作圧力を維持するために、空気システムの圧力をチェックする必要があります。粉砕ホイールは、亀裂、欠陥、またはその他の異常について視覚的に検査する必要があります。

シフト後のメンテナンスも同様に重要であり、以下が含まれます。ワークベンチと磁気セパレーターをクリーニングして、金属チップと研磨剤の蓄積を除去します。ガイドウェイガードを拭いて、チップがガイドウェイの表面に入るのを防ぎます。シフト中に処理されるホイールドレッシングデータとワークピースの数を記録し、完全な機器操作記録を維持します。

定期的なメンテナンス計画

毎週のメンテナンスは、ガイドウェイ潤滑システムのチェックに焦点を当て、グリースレベルが少なくとも80％であり、潤滑ラインが遮られていないことを確認します。油圧システムは、フィルター圧力の差に焦点を当てて、毎月徹底的に検査する必要があります。圧力差が0.3 MPaを超える場合、フィルターを交換する必要があります。

スピンドルシステムは、高精度のマイクロメーターを使用して、0.002 mmを超えてはならないスピンドルラジアルランアウトを測定するために、四半期ごとに専門的に検査する必要があります。スピンドルの温度上昇もチェックする必要があります。 4時間の連続動作後、15°Cを超えないでください。年次メンテナンスには、専門の技術者が工作機械の完全なキャリブレーションを実行し、すべての位置決めの精度を工場の基準に回復する必要があります。

主要なコンポーネントライフ管理

コアコンポーネントとして、表面の状態に関係なく、8,000時間の動作後にスピンドルベアリングを交換することをお勧めします。ガイドウェイスライダーの寿命は5年の寿命があり、精度の喪失を避けるために迅速に交換する必要があります。粉砕ホイールフランジは、安全で信頼性の高い設置を確保するために、2,000時間ごとにトルクチェックする必要があります。加工性能に影響を与える劣化を防ぐために、3か月ごとにクーラントを完全に交換する必要があります。

セラミックCBN研削ホイール精密コーン研削機のメンテナンスガイド

メンテナンスカテゴリ	メンテナンスアイテム	操作の詳細と標準	サイクル	記録要件
毎日のメンテナンス	クーラント検査	濃度（4％-6％）、pH（8.5〜9.5）、ろ過精度≤25μmを確認してください	シフトごと	記録的な集中と不純物
	粉砕ホイールの目視検査	亀裂、欠陥、ゆるい研磨粒子、きれいな空気穴（0.6MPAエアガン）を確認してください。	すべてのシフト	写真を撮り、異常をアーカイブします。
	空気圧システムを検査します。	圧力が0.5-0.7MPAの間であり、配管に漏れがないことを確認してください。	すべてのシフト	圧力値を記録します。
毎週のメンテナンス	ガイドレール潤滑	特別なグリースを追加し、80％以上を埋めます	毎週	潤滑ポイントと量を記録します
	油圧システム検査	マークされた範囲内のフィルター圧力差（<0.3 MPa）とオイルレベルを確認します。	毎週	圧力差とオイルレベルを記録します。
	粉砕ホイールの動的バランスチェック。	動的なバランサーを使用して、G1.0（Unbalance≤0.4g・mm/kg）に較正します。	毎週または粉砕ホイールを交換した後。	不均衡を記録します。
毎月のメンテナンス	スピンドル精度検査	ラジアルランアウト（≤0.003mm）と軸方向のプレイ（≤0.002mm）を測定します	毎月	検査レポートを保存します
	クーラント交換	クーラントを完全に交換し、パイプとタンクをきれいにします。	3か月ごとに	交換日とモデル番号を記録します。
	工作機械の幾何学的精度キャリブレーション。	レーザー干渉計（x/z軸≤0.005mm/300mm）を使用して、各軸の垂直性を確認します。	四半期	キャリブレーション証明書をファイルに保管してください。
年次メンテナンス	フルマシンオーバーホール	ガイドレールの研削、ネジプリロード調整、電気システムの断熱テストが含まれています	毎年	完全なメンテナンスレポート
主要なコンポーネントライフ管理	スピンドルベアリングの交換	セラミックベアリングを使用して、8,000時間の操作後の必須交換	時間ごとに蓄積されます	交換時間とバッチを記録します
	ガイドレールとスライダーを交換します	5年ごとに交換するか、重要なプレイが発生したときに交換してください	5年	交換の理由を記録します
	粉砕ホイールフランジキャリブレーション	平坦性（≤0.01mm）を確認してください。ボルトトルクは、メーカーの指示に準拠する必要があります。	2000時間ごと	トルク値を記録します
緊急対応	粉砕ホイールクラック	すぐに機械を停止します→保護カバーを確認します	亀裂が発生した場合	インシデントレポートに記入してください
	ワークのクランプ障害	停止機械→クランプ圧力（3-5 MPa）を確認→目視検査の増加→ポジショニングの最適化	これが発生したとき	是正措置を記録します

メンテナンスの注意事項：

最初に安全：メンテナンスの前に、電源を外して圧力を解きます。保護具を着用してください。

ツール：メーカーが推奨する検査ツール（レーザー干渉計や動的バランサーなど）を使用します。

データトレーサビリティ：メンテナンス操作ごとに署名確認が必要であり、データは少なくとも3年間アーカイブされます。

異常な警告：振動の増加や異常な温度上昇などの問題が検出された場合、すぐに調査のためにマシンをシャットダウンします。

6. セラミックCBN研削ホイール精密コーン研削機FAQ

従来の研削輪よりもガラス化されたCBN研削輪の利点は何ですか？

答え：

非常に長い寿命：CBNの硬度はダイヤモンドに次いで2番目であり、その耐摩耗性はコランダム研削輪の耐摩耗性の100倍以上で、交換頻度を大幅に削減します。

高い熱安定性：CBNは最大1400°Cまでの温度に耐えることができ、ワークピースの火傷を防ぎます（800°Cで従来の研削輪が失敗します）。

高精度の保持：ガラス化された結合は、優れた剛性、安定した研削力を示し、1μm未満のテーパーの丸さを達成できます。

高効率：金属除去速度は30％〜50％増加しているため、硬化鋼や高温合金などのマシンが困難な材料に適しています。

適切なVitrified CBN研削輪を選択するにはどうすればよいですか？ A：ワークピースの素材と精度の要件に基づいて、次のパラメーターを調整する必要があります。

グリットサイズ：

粗い研削（RA0.8μm）：＃80-＃120

細かい粉砕（RA0.1μm）：＃400-＃2000

集中：

硬化鋼：100％-150％

炭化物：75％-100％

バインダー：

ガラスフェーズセラミック：汎用

微結晶セラミック：高いタフネス要件

コーングラインディング中におしゃべりマークを解決する方法は？

A：トラブルシューティング手順：

ダイナミックバランス：粉砕ホイールはG1.0グレードでなければなりません（Unbalance≤0.4g・mm/kg）。

スピンドルベアリングを確認します。放射状のランアウト> 0.003mmの場合は交換します。

パラメーターを調整します：

線形速度を10％〜15％（たとえば、120m/sから100m/sから100m/s）に低下させます。

フィードレートを元の値の50％に減らします。

クランプの最適化：ワークサポートポイントを増やし、オーバーハングを減らします。

粉砕ホイールの寿命が突然減少する原因は何ですか？

回答：一般的な原因と解決策：

原因	解決
過度の研削パラメーター	ラインの速度または飼料速度を下げます
不十分なクーラント濃度（<4％）	濃縮物を6％に補充する
粉砕ホイールの毛穴が詰まりました	0.6 MPaの高圧エアガンで掃除します
ワーク資料を変更する（ハードフェーズを含む）	より高い濃度（150％）またはより細かいグリット研削輪を使用する

コーン粉砕中にワークピースの火傷を避けるにはどうすればよいですか？

答え：

冷却最適化：

流量≥15L/min・mm（粉砕ホイール幅）

内部で冷却された研削輪またはダブルノズル（15°角度）を使用します

プロセス調整：

研磨サイクルの数を増やす

飼料速度を30％引き下げる

粉砕ホイールの選択：

高気孔率（30％〜40％）の粉砕ホイールを使用して、熱散逸を強化します。

機械加工後にコーン角偏差（>±01°）を解決するにはどうすればよいですか？

答え：

マシンの幾何学的精度を較正する：

レーザー干渉計を使用して、x/z軸の垂直性を確認します（エラー≤0.005mm/300 mm）。

研削輪のドレッシング角度の修正：

標準角度ブロックを使用して、ダイヤモンドローラードレッサーを校正します。備品の剛性を確認してください：

ワークの変形を防ぐために、3〜5 MPaでクランプ力を制御します。

Vitrified CBN研削輪には特別なドレッシングが必要ですか？

答え：

ドレッシングツール：ダイヤモンドローラーが推奨されます（長寿命と高精度）。

パラメーター設定：

ドレッシングフィードレート：0.002-0.005 mm/ストローク

ドレッシング速度比：0.4〜0.8（粉砕ホイールとローラー線形速度比）

研削要件：ドレッシング後に3つのスパークフリーパスが必要です。

粉砕ホイールを取り付けた後、どのような調整が必要ですか？

答え：

アイドル実行テスト：速度を動作速度まで段階的に上げ、30分間実行します。

ダイナミックバランス：オンラインバランサーを使用してG1.0に調整します。

テスト研削検証：

2〜3個の標本を処理し、寸法と表面の品質を調べます。

結果に基づいて、ドレッシング量または研削パラメーターを細かく調整します。

7. セラミックCBN研削輪の操作中の一般的な問題と解

表面の品質の問題

定期的なおしゃべりマーク

特性：波長0.1〜0.5mmの周期的な連鎖

治療：

基礎の振動を確認してください（2μm以下である必要があります）

共鳴周波数を避けるために速度を調整します

不均一な間隔の粉砕ホイール（スパイラルフルート）を使用する

表面燃焼

基準：酸素変色層

重要な対策：

クーラント流量を15 L/min以上に増やします

内部で冷却された研削輪設計を採用します

フィードレートを30％削減し、3つの追加ポリッシングパスを追加します

粉砕ホイールの異常

異常な摩耗

典型的なケース：寿命は50％以上減少します

最適化ソリューション：

CBN濃度を調整します（硬化鋼の100-125％）

ドレッシングパラメーターを変更する（フィードレート≤0.001mm/ストローク）

研磨穀物の脱落

症状：「はげた斑点」が粉砕ホイール表面に表示されます

根本的な原因：

結合強度の欠点

右角切断の影響

改善方法：

微結晶セラミック結合研削ホイールを使用します

<5°勾配切断方法を採用します

プロセスシステムの問題

寸法不安定性

キーコントロールポイント：

20±1°Cでの周囲温度制御

10個ごとにオンライン測定補正をトリガーします

熱変形補償モデルを確立します

緊急トラブルシューティング

粉砕ホイールクラック

緊急手順：

即時の緊急停止

保護カバーの完全性を確認してください

速度が制限を超えるかどうかを確認します

ワークピースフライング

予防措置：

機械的および油圧デュアルポジショニングを使用します

視覚確認システムをインストールします

メンテナンス最適化の推奨事項

毎日の検査：

クーラント濃度（4-6％）

粉砕ホイールの外観（亀裂/欠陥）

定期的なメンテナンス：

毎週：ガイドウェイ潤滑（グリース充填≥80％）

毎月：スピンドルランアウト検査（≤0.003mm）

付録：クイック診断テーブル

問題の説明	優先検査項目	期限
おしゃべりマーク	ダイナミックバランス/ベアリング	2時間以内
火傷	冷却システム	即時シャットダウン
寸法超過	温度補償	シフト中に解決します
