センタレス研削盤とは何ですか？

あ センタレス研削盤 円筒研削装置の一種で、センターやチャックの間に部品を固定することなく、ワークピースから材料を除去します。代わりに、研削砥石が切削動作を実行している間、ワークピースはワークレストブレードによって支持され、制御ホイールによって制御されます。この設計により、卓越した真円度と表面仕上げを備えた円筒部品の連続的かつ高スループットな加工が可能になり、現代の精密製造の基礎となっています。

従来のセンター研削とは異なり、センタレス研削は、クランプ圧力によって曲がったりたわんだりするような細長い部品や薄肉の部品の加工に優れています。エンジンバルブ、油圧ロッド、ベアリングレース、ピン、シャフトなどの部品は、自動車、航空宇宙、産業分野で日常的にセンタレスグラインダーで製造されています。

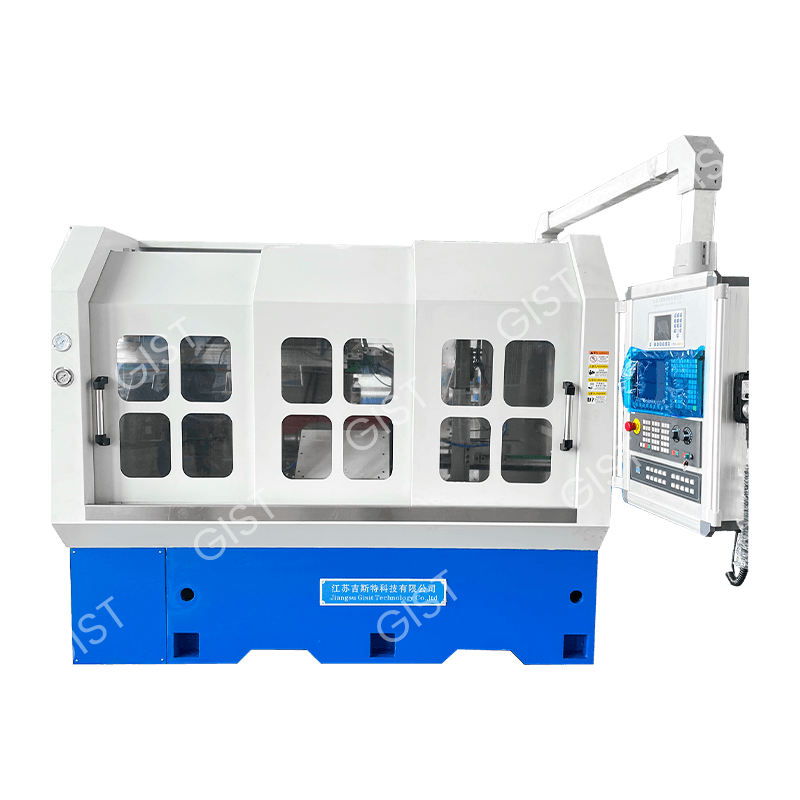

あs a leading 中国センタレス研削盤サプライヤー Jiangsu Gist Technology Co., Ltd. は、世界中で最も要求の厳しい製造環境に合わせた高精度でインテリジェントな自動研削ソリューションを設計しています。

センタレス研削盤はどのように動作するのですか?

センタレス研削盤の基本的な動作原理は、正確に連携して動作する 3 つの主要なコンポーネントに依存しています。砥石、 調整車 、そして ワークレストブレード 。ワークピースは研削砥石と調整砥石の間に配置され、両方の砥石の中心線よりわずかに上の高さでブレード上に置かれます。この幾何学的なオフセットは非常に重要です。これにより、研削プロセス全体を通じて真円度を維持するセルフセンタリング効果が生まれます。

砥石車は高速 (通常 1,800 ～ 3,600 RPM) で回転し、実際の材料の除去を実行します。調整ホイールはわずかな角度 (通常 1° ～ 6°) に設定されており、よりゆっくりと回転し、ワークの回転速度と軸方向の送り速度の両方を制御します。この角度は、スルーフィードモードで部品が機械内を移動する速度を直接決定します。

3 つの主要な研削方法

スルーフィード研削： ワークピースは 1 回の連続パスで機械を完全に通過します。バーやロッドなどの一定直径の単純な円筒部品に最適です。
インフィード研削： ワークピースは砥石車に半径方向に送り込まれ、軸方向に静止して保持されます。複雑なプロファイル、テーパー、さまざまな直径の部品に使用されます。
エンドフィード研削： ワークピースは一方の端から固定ストップまで送られます。特定の点での厳密な寸法制御が必要な、テーパー状または段付きのワークピースに適しています。

上の図は 3 点支持システムを示しています。砥石車が材料を高速で除去し、調整車が送りと回転を制御します。ワークレストブレードは、幾何学的真円度を維持するためにパーツを中心より上に配置します。この摩擦のない自動センタリング設定により、センタレス研削が大規模な生産工程にわたって一貫して±0.002 mm という厳しい公差を達成できるようになります。

主要コンポーネントとその技術的役割

センタレス研削盤の構造を理解することは、適切な構成を選択し、最適なパフォーマンスを維持するために不可欠です。各コンポーネントは、完成したワークピースの品質において重要な役割を果たします。

表 1: センタレス研削盤の主要コンポーネントと精密製造におけるそれらの技術的重要性。
コンポーネント	材質・仕様	機能	品質への影響
研削 Wheel	CBN、アルミナ、SiC	材料除去、表面仕上げ	表面粗さRa、寸法精度
規制する Wheel	ゴム結合研磨材	送り速度制御、ワーク回転	真円度、送りの安定性
ワークレストブレード	焼き入れ鋼・超硬	中心線より上でワークをサポート	幾何学的安定性、振動低減
ホイール Dressing Unit	ダイヤモンドロール/ポイントドレッサー	ホイールのプロファイルと切れ味を維持します	一貫した材料除去率
CNC制御システム	PLC/サーボ駆動	あutomation, parameter management	再現性、プロセストレーサビリティ
冷却システム	高圧洪水・ミスト	放熱、切り粉除去	熱安定性、ホイール寿命

センタレス研削と従来の円筒研削

センタレス研削と従来のセンタ間円筒研削のどちらを選択するかには、セットアップ時間、剛性、部品形状、生産量のトレードオフが関係します。以下の表は、6 つの重要なパフォーマンス側面にわたって 2 つの方法を比較しています。

レーダーチャートは明確なパターンを示しています。センターレス研削はスループット、セットアップ速度、自動化の可能性において優位を占めており、それぞれ 100 点中約 95、85、および 90 のスコアを達成しています。従来の円筒研削は、形状の複雑さと部品の剛性において優位性を維持しています。これは、確実な固定が必要な複雑な輪郭や非対称のワークピースに不可欠です。エンジンバルブステム、油圧シリンダーロッド、ベアリングローラーなどの円筒部品を大量生産する場合、センタレス研削は目に見えて優れた効率と一貫性を実現します。最終的には、バッチサイズ、部品の形状、公差の要件によって選択が決まります。

業界と用途: センタレスグラインダーが導入される場所

センタレス研削盤は、材質、公差、表面仕上げについてそれぞれ異なる要件がある非常に幅広い業界にサービスを提供しています。この技術は、丸い部品を再現可能な精度で大量に生産する必要がある分野で特に有力です。

自動車およびエンジン部品部門は合わせて、バルブ、ピストン、クランクシャフト、トランスミッション部品の大量生産によって世界のセンタレス研削盤の使用量の約 60% を占めています。航空宇宙用途では、シェアは小さいものの、最高の公差が要求され、多くの場合、Ra 0.1 μm 未満の表面粗さが要求されます。医療機器部門は、特に完璧な円筒精度を必要とする整形外科用インプラント部品や低侵襲手術ツールで急速な成長を遂げています。

Jiangsu Gist Technology Co., Ltd. は、厳格なサプライヤー認定基準で知られるドイツの MAHLE や米国の EATON などのエンジン部品メーカーと長期的なパートナーシップを確立しています。これらの関係は、世界の Tier-1 自動車メーカーや産業メーカーの需要を満たすセンタレス研削ソリューションを一貫して提供する同社の能力を反映しています。

センタレス研削加工の代表的なワーク

エンジンバルブステム: 信頼性の高いシールを実現するには、厳密な円筒度公差 (通常 2 μm 以内) と Ra 0.2 μm 未満の表面仕上げが必要です。
ベアリングローラーとレース: ABEC-5 以上のグレードを満たす必要があります。センタレス研削により、必要な真円度0.5μm以下を実現します。
油圧シリンダーロッド: 従来のクランプではたわみが生じてしまう、長くて細いコンポーネント。スルーフィードセンタレス研削が好ましい方法です。
燃料インジェクターのコンポーネント: ±0.001mm という厳しい直径公差により、適切なスプレーパターンとエンジン効率が保証されます。
医療用骨ネジおよびインプラント: チタンやコバルトクロムなどの生体適合性材料は、外科的精度まで研磨されます。

あchievable Tolerances and Surface Quality

適切に構成されたセンタレス研削盤の決定的な利点の 1 つは、治具ベースの方法に関連して徐々に誤差が蓄積されることなく、大量の生産量にわたって非常に厳しい寸法公差を維持できることです。以下の表は、最新の CNC センタレスグラインダーで達成可能な精度ベンチマークをまとめたものです。

表 2: 主要な品質パラメータにわたる CNC センタレス研削盤の精度ベンチマーク。
パラメータ	標準CNCセンタレス	高精度モデル	代表的な用途
直径許容差	±0.005mm	±0.001 mm	エンジンバルブ、ベアリングレース
真円度（真円度）	1～2μm	0.3～0.5μm	精密ベアリング、燃料インジェクター
表面粗さ（Ra）	0.2～0.4μm	0.05～0.1μm	医療インプラント、航空宇宙
円筒度	3～5μm / 100mm	1～2μm / 100 mm	油圧ロッド、スピンドルシャフト
材料除去率	最大6 mm3/mm・s	1～2mm3/mm・s（仕上げ）	荒研削と仕上げ研削

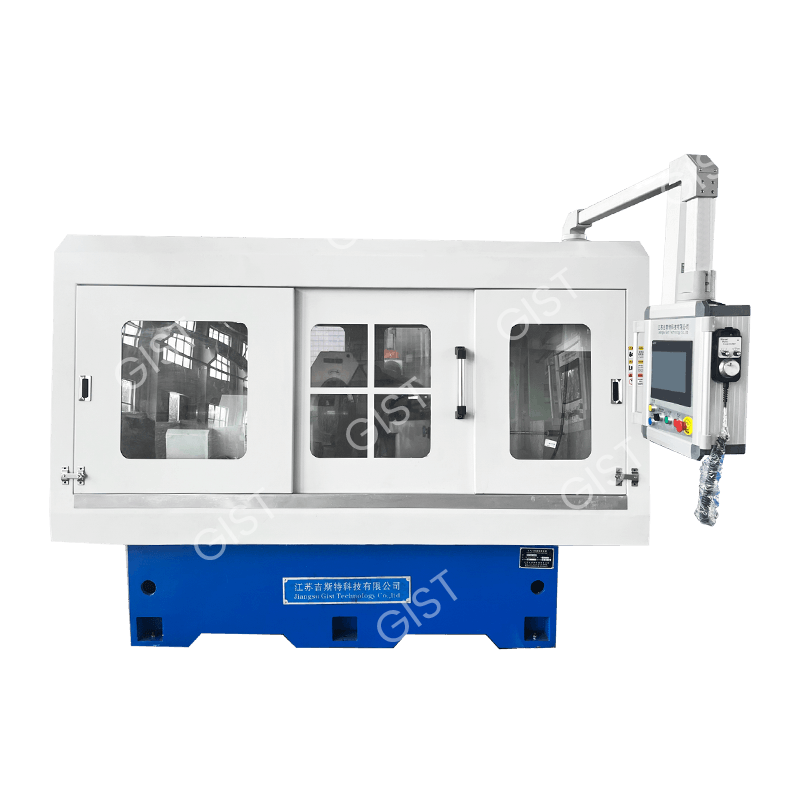

適切なセンタレス研削盤の選択: 重要なパラメータ

センタレス研削盤を指定するには、相互に依存するいくつかのパラメータを慎重に評価する必要があります。作業に適さないサイズの機械を選択すると、表面品質が低下し、ホイールの寿命が短くなります。また、仕様が大きすぎる機械は不必要な設備投資になります。次のパラメータを体系的に評価する必要があります。

縦棒グラフは、業界関係者のフィードバックとアプリケーションエンジニアリングデータに基づいて、相対的な重要性によってマシンの選択基準をランク付けします。スピンドル速度が材料除去率と達成可能な表面粗さを直接決定するため、研削砥石速度機能がリストの最上位にあります。スピンドルの出力が不足していると、他の調整では補うことができません。ワークピースの直径範囲と機械の剛性は、機械が処理できる内容と、振動を発生させずに切削力にどのように対処するかという物理的な境界を定義するため、厳密に続きます。機械の設置面積は施設計画に関連しますが、技術的能力の決定に影響を与えることはほとんどないため、最下位にランクされます。

ワークの直径と長さの能力

ほとんどのセンタレス研削盤は、特定のワークピース直径範囲に合わせて設計されています。一般的なカテゴリには、直径 0.3 mm ～ 50 mm を扱う小口径機械、10 ～ 150 mm の中級機械、および 50 ～ 300 mm のシャフトとロールに対応する重負荷モデルが含まれます。砥石車の幅は、インフィード研削中に 1 回のパスで仕上げることができるワークピースの最大長も決定します。一般的な砥石幅の範囲は 100 mm ～ 600 mm です。

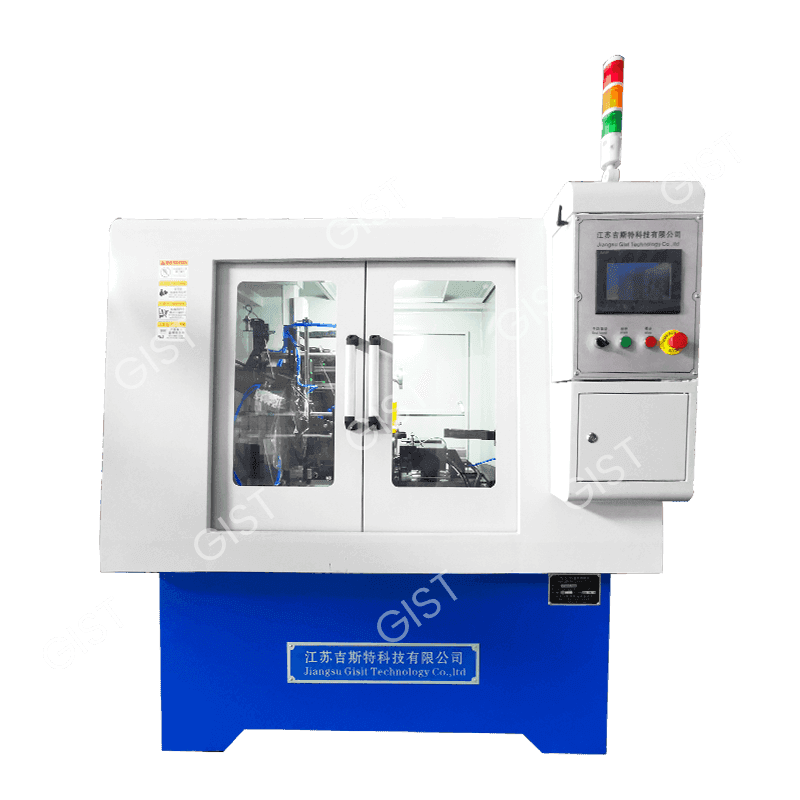

砥石仕様

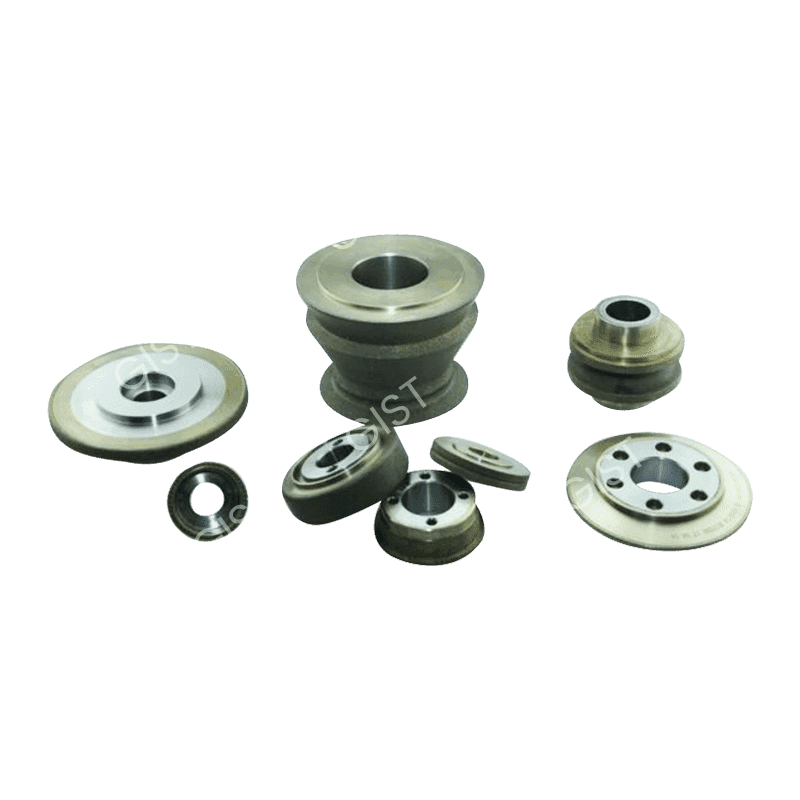

ホイールの選択は、プロセスエンジニアリング上の重要な決定です。 あlumina (Al₂O₃) wheels 炭素鋼および鉄材料に対してコスト効率が優れています。 炭化ケイ素（SiC）ホイール セラミックや鋳鉄などの硬くて脆い材料に適しています。 CBN（立方晶窒化ホウ素）ホイール 焼き入れ鋼に優れたホイール寿命と寸法安定性を提供します。従来の研磨剤の場合は数万個であったのに対し、1 つの CBN ホイールで交換前に数十万個の部品をドレスアップできます。その代償として、ホイールの初期コストが大幅に高くなります。

センタレス研削盤のメンテナンスとトラブルシューティング

センタレス研削盤からの一貫した精度の出力は、規律ある予防メンテナンスにかかっています。摩耗が主に単一軸に影響を与える従来の工作機械とは異なり、センタレス研削盤には 3 つの相互作用する動的システムが関与するため、出力品質を維持するには体系的なメンテナンス計画が不可欠です。

あnalysis of centerless grinding process defects across production environments reveals that over 55% of quality issues originate from wheel-related causes — either grinding wheel wear profiles or regulating wheel setup errors. This underscores why regular wheel dressing schedules and precise wheel gap calibration protocols are the highest-return maintenance activities. Work rest blade height, which controls the critical above-center positioning of the workpiece, accounts for 18% of defects and is often overlooked as a wear item despite direct impact on roundness. A blade worn by as little as 0.05 mm can introduce measurable out-of-roundness in finished parts.

一般的な欠陥と修正措置

表 3: 一般的なセンタレス研削欠陥、その主な根本原因、および推奨される修正措置。
欠陥の症状	最も考えられる原因	是正措置
ビビリマーク・振動線	ホイール imbalance or worn spindle bearings	ホイールのバランスを再調整します。ベアリングを検査します。送り速度を下げる
完成品のテーパー	規制する wheel angle misaligned	調整ホイールのスイベル角度を再調整します。ブレードレベルをチェックする
真円度が低い / ロービングが不十分	刃の高さの設定が間違っている	中心から上のブレードの高さを再計算してリセットします
表面が焼けたり変色したり	過剰な送り込み、不十分なクーラント、光沢のあるホイール	ドレスホイール。冷却剤の流れを増やす。切り込み深さを減らす
バッチ全体で直径が一貫していない	熱ドリフトまたはホイール摩耗ドリフト	自動補正を有効にします。着替えの間隔を短くする

あbout Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd.（旧東台維豊機械工場）は 2012 年に設立され、2020 年 4 月に完全機械自動化装置の専門メーカーとして再設立されました。同社は東台市五里鎮工業集中区に位置し、 22ムーの土地に11,000平方メートルを超える生産施設 総資本投資額は1億元。新しい施設の建設は2021年初めに始まり、2022年初めに完成した。

同社のハイエンドインテリジェントオートメーション機器は、機関車、発電機セット、鉱山機械、商用車、船舶用途などのコアエンジンコンポーネントアプリケーションに対応しています。 Jiangsu Gist は世界的に認められた製造業者と長期的な供給関係を確立しており、その国際調達システムに組み込まれています。 同社は独立した輸出入権を保有しています ドイツ、日本、トルコ、イランを含む 20 以上の国と地域に機器を納入してきました。

Jiangsu Gist はその技術革新が認められ、賞を受賞しました。 2022 年の国家ハイテク企業の地位 同社は 10 件以上の発明特許と 100 件以上の実用新案特許を保有しています。すべての操作は以下に基づいて認定されています ISO 9001:2015、ISO 14001:2015、および ISO 45001:2018 管理システムを構築し、組織全体で一貫した品質、環境責任、労働安全基準を確保します。

センタレス研削盤に関するよくある質問

Q1: スルーフィードセンタレス研削とインフィードセンタレス研削の違いは何ですか?

スルーフィード研削では、工作物が軸方向に沿って機械を完全に通過するため、ストレートシャフト、ロッド、ピンなどの一定直径の単純な円筒部品に非常に高いスループットで理想的です。インフィード研削では、ワークピースを軸方向の所定の位置に保持し、砥石車を部品内で半径方向に移動させます。この方法は、直径が長さに沿って変化する、段付き、先細り、または輪郭のあるコンポーネントに使用されます。

Q2: センタレス研削盤で加工できる材質は何ですか?

センタレスグラインダーは、焼入れ炭素鋼、合金鋼、ステンレス鋼、鋳鉄、アルミニウム、チタン、セラミック、超硬などの幅広い材料を加工できます。砥石砥石（アルミナ、炭化ケイ素、CBN）の選択は、材料の硬度と必要な表面仕上げに合わせて行われます。硬くて耐摩耗性の材料の場合、過度の熱を発生させずに効果的に素材を除去するには通常、CBN ホイールが必要です。

Q3: センタレス研削盤はどの程度の公差を達成できますか?

最新の CNC センタレス研削盤は、生産環境において通常 ±0.001 ～ 0.005 mm (1 ～ 5 μm) の直径公差を達成します。熱補償とインプロセスゲージを備えた高精度モデルは、真円度を 0.3 ～ 0.5 μm 以内、表面粗さを Ra 0.1 μm 以下に維持できます。最も厳しい公差を達成するには、慎重な砥石の選択、一貫したドレススケジュール、および加工サイクル全体にわたる安定した熱条件が必要です。

Q4: センタレス研削盤の標準的な生産速度はどれくらいですか?

生産速度は部品のサイズ、材質、研削代によって大きく異なります。エンジンバルブステム (通常直径 5 ～ 8 mm) などの小径コンポーネントの場合、自動スルーフィードセンターレスグラインダーは 1 分あたり 40 ～ 120 個の部品を処理できます。ベアリングの外輪や油圧ロッドなどの大きなワークピースでは、より長い滞留時間が必要となり、1 分あたり 5 ～ 30 個の歩留まりが得られます。自動ローディングシステムを備えた CNC 自動化により、稼働率が最大化され、オペレータやシフト間のサイクルタイムの変動が最小限に抑えられます。

Q5: 用途に適したセンタレス研削盤を選択するにはどうすればよいですか?

主な要素には、ワークピースの直径範囲と長さ、必要な寸法公差と表面仕上げ、生産量、材料の種類と硬度、部品の形状が直線か異形かが含まれます。そこから、機械の剛性、スピンドル出力、CNC 制御能力、利用可能な自動化オプション、アフターセールスサポートインフラストラクチャを評価します。カスタマイズされたソリューションの評価のために、詳細なワークの図面と生産目標を江蘇Gist Technology Co., Ltd.などの専門メーカーと共有することをお勧めします。

Q6: センタレス研削盤のメンテナンスはどのようなものですか?

定期メンテナンスには、定期的な砥石車のドレッシング（毎日または生産量に応じたシフトごと）、クーラント濃度と清浄度のチェック、スピンドルベアリングの潤滑、ワークレストブレードの検査と交換、および調整車の角度設定の確認が含まれます。四半期ごとのチェックには、スピンドルの振れ測定、スライドウェイの潤滑、および CNC 軸の校正が含まれます。精度を維持し、機械の耐用年数を延ばすために、機械メーカーが提供する予防保守スケジュールに厳密に従う必要があります。
